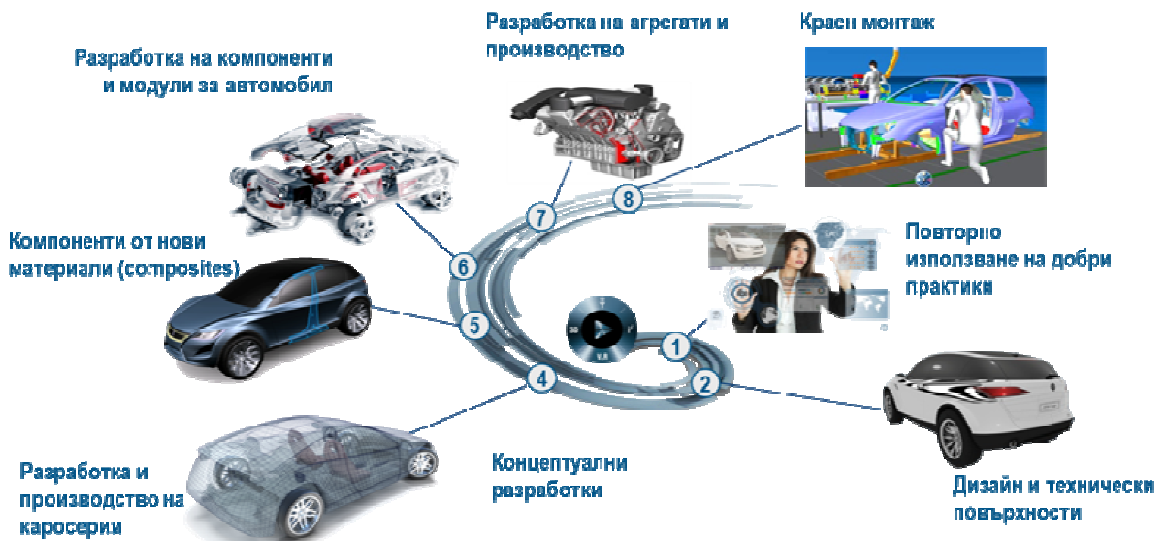

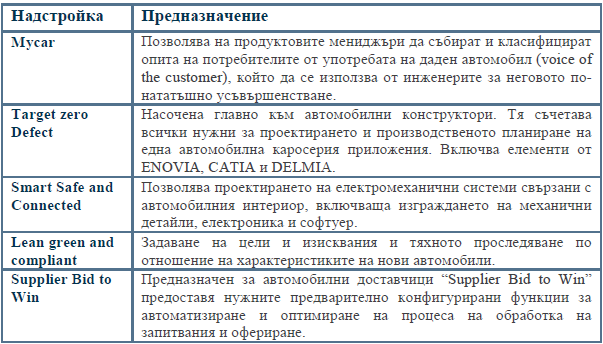

За да онагледим принципа на „Индустриални светове“ в 3DEXPERIENCE, ще разгледаме конкретен пример на един от тях, Transportation and Mobility. Transportation and Mobility се състои от различни надстройки, като всяка от тях има специално предназначение и е ориентирана към определени дейности в автомобилостоенето.

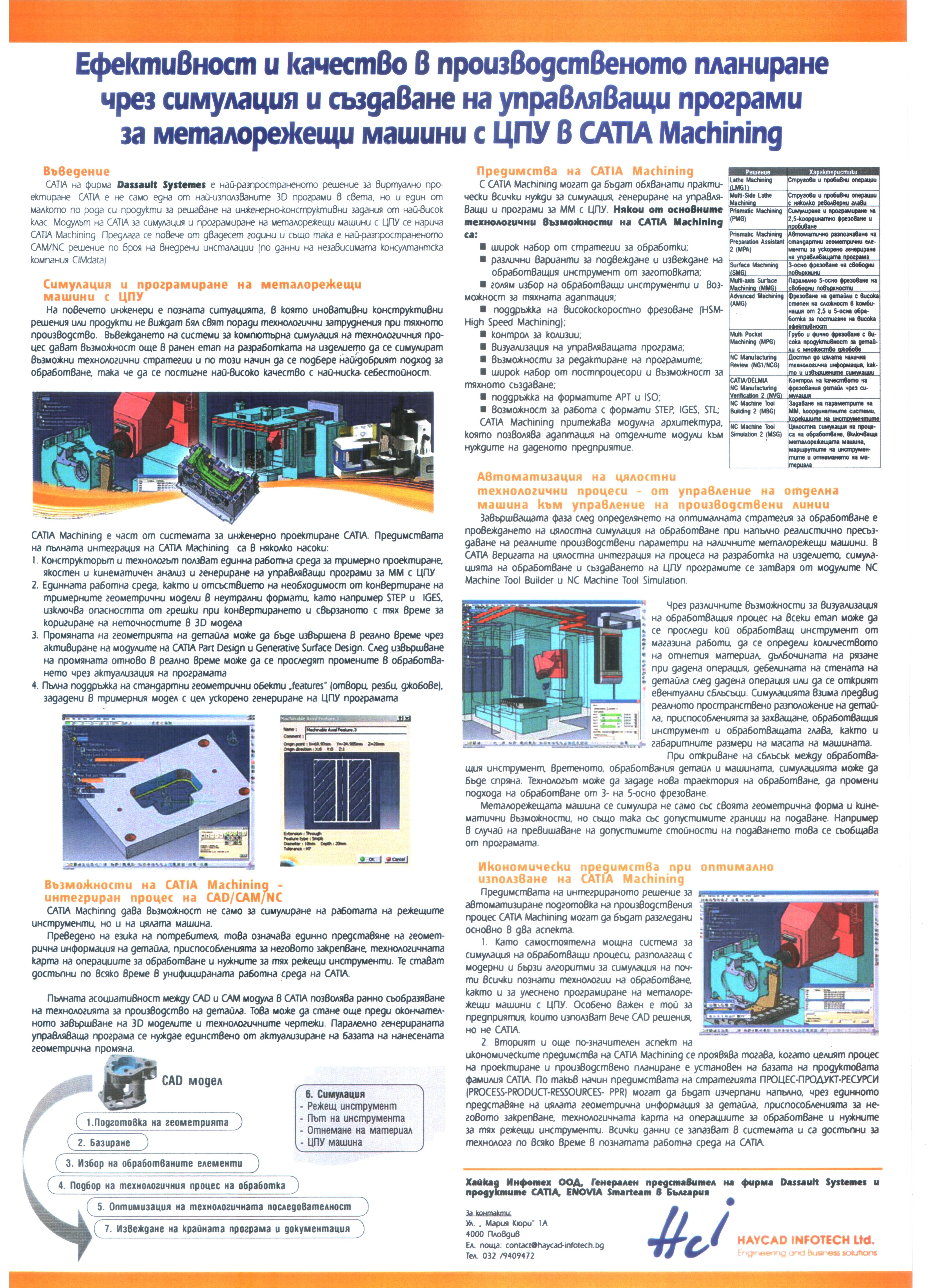

CATIA е едно от най-разпространените САD програмни решения от висок клас. CATIA е насочена към цялостния развоен процес. Основните предимства на CATIA са практически неограничените й възможности за конструиране на технически съоръжения състоящи се от голям брой възли, модули и детайли. Поради това CATIA е една от малкото на брой САD системи, които успешно са се утвърдили в автомобилостроенето, машиностроенето и голям брой други индустриални направления. Заедно с всички свои модули CATIA представлява единна системна среда за автоматизирано проектиране, инженерен анализ, създавне на чертежи, спецификации, монтажни схеми, както и технологична подготовка за производството, чрез създаване на управляващи програми за машини с програмно управление. Фирмите, които ползват CATIA в своята развойна или производствена дейност създават оптимални условия за за работа на своите технически екипи, което води до бързо измерима икономическа резултататност поради по-бързото и качествено приключване на отделните етапи в развойната дейност, производственото планиране и документацията и проследимост на проектите според изискванията на ISO 9000. Хайкад Инфотех и Dassault Systemes дават възможност на всички наши клиенти да да бъдат вкарани в база данни на фирми, ползващи CATIA, както и в ежемесечното печатно издание на Dassault Systemes Contact Mag с цел подпомагане на създаването на кооперации и съвместни проекти между нашите партньори. Технически предимства: 1. Притежава функционални възможности за проектиране на изделия от всякакъв тип (механични детайли, изделия със сложни повърхнини, електроника, електрозахранване) 2. Разполага с един от най-модерните и мощни алгоритми за моделиране на геометрични форми 3. Унифицирана работна среда позволяваща на инженер- конструктори и технолози да използват покрият всички нужни фази на развойния процес и фазата на технологизиране на изделието с един и същ CAD CAM CAE продукт. Това позволява да не се налага прехвърляне на геометрични 3D модел в други файлови формати с цел да се избегнат грешки и загуба на време 4. Изключително прецизни инструменти за контрол на сложни изделия преди да бъдат допуснати до следващата фаза в проекта (проверка на технологичността на геометричния модел, проверка за колизии, проверка на .....) 5. Разполага с модули за повторно използване на добри конструктивни и технологични практики. Те могат да бъдат структурирани и организирани в каталози от така наречени интелигентни геометрични елементи (features). Интелигентните геометрични елементи могат да бъдат извикани от каталога. Те се адаптират автоматично към основната геометрия на модела при спазване на зададените технологични изисквания (пример: технологичен отвор, който е съобразен с наличните възможности на машинния парк) 6. Налични са всякакъв тип геометрични функции позволяващи постигане на всички функционални изисквания към изделието при спазване на висока степен на технологичност 7. Всички модули на CATIA работят на базата на изцяло параметричен (интелигентен) геометричен 3D модел. При създаване на сглобени единици се създават асоциативни връзки между отделните 3D модели с цел гарантиране на липсата на колизии между компонените на сглобката, провеждане на кинематични анализи и анализи на монтажно- демонтажни процеси 8. При спазване на зададената методология на работа изграждането на геометричния 3D модел може да бъде изцяло съобразено с технологията за производство. По този начин отделните фази на изграждане на геометричния 3D модел могат да отговарят на технологичната последователност при производството . По този начин конструктор и технолог могат да уточняват конструктивно- технологичните изисквания още в ранен етап на разработката. 9. Принципа на асоциативността с 3D модела е спазен във всички модули на CATIA. Той е валиден както за модулите от групата CATIA Analysis and Simulation, така и за групата модули CATIA Machining. Това означава, че при промяна на геометричния 3D модел автоматично се адаптира модела модела, върху който се провежда якостната симулация и или симулацията на работата на ЦПУ обработките 10. CATIA притежава практически неограничени възможности за работа с много големи сглобени единици. Механизмите за управление на работната памет позволяват интелигентен контрол на използванeто й, както и приложението на стандартни хардуерни конфигурации типични за CAD програми 11. Възможност за прехвърляне на данни от и към други CAD програми чрез стандартизирани формати като IGES, STEP, DXF, DWG и други. През форматите DXF и DWG е възможна отлична комуникация с AutoCAD 12. CATIA позволява създаването на сервизна документация и анимации на монтажно-демонтажни процеси с цел улеснено обучение на персонала Икономически предимства за предприятието 1. Системата позволява да бъде адаптирана към процесите на предприятието, като изцяло да изпълнява изискванията му 2. Модулна архитектура на надстройките ориентирана към нуждите на фирмата потребител a. Допълване на модули по всяко време свързано с конкретни проектни нужди b. Заплащане на ползваните модули за определените за използването им интервали от време и по този начин ограничаване на разходите на фирмата потребител закупуването на лицензи, които се използват само за ограничени периоди от време c. Наличие на мрежови лицензи позволяващи инсталацията на продукта на голям брой работни места и извикване на лиценза в мрежа. По този начин се дава възможност за още по-висока степен на ефективност при използването на внедрените лицензи Предимства за потребителите 1. Бързо и лесно навлизане в продукта 2. Дружелюбна работна среда, съобразена с най-съвременните тенденции за разработка на софтуерни продукти
Накъде сочи компаса на 3DEXPERIENCE?
Когато става дума за 3DEXPERIENCE, най-новата инженерна и бизнес платформа за управление на развойни и производствени проекти на фирма Dassault Systemes, все по-малко споменаваме понятията CAD, CAE, CAM и PLM. Замного инженери работили в изминалите две десетилетия доминирани от цялостно дигитализиране на инженерните процеси, липсата на тези понятия предизвиква учудване и притеснение. Сблъскваме ли се с нещо ново? Отговорът е „да“ и „не“. Да, защото 3DEXPERIENCE е създадена с поглед към бъдещето, такова каквото ни очаква то в областта на промишелния дизайн, виртуалните симулации и управлението документооборота след няколко години. “Не”, защото всички познати на стотици хиляди инженери продукти на Dassault Systemes CATIA, SOLIDWORKS, SIMULIA,
DELMIA, ENOVIA и много други могат да надграждат 3DEXPERIENCE под формата на приложения (apps) по примера на мобилните приложения.

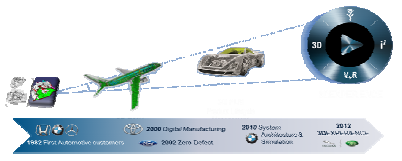

Дългият път от CATIA до 3DEXPERIENCE
Dassault Systemes, един от технологичните лидери в създаването на софтуерни 3D системи, акумулира ценен опит за създаването на Цифрови макети на изделието (Digital Mock-up). В по-късен етап на развитие се добави и концепцията за Управление на жизнения цикъл на продукта (PLM). Следващата технологична стъпка е логично следствие на първите две.
Тя осъществява цялостна синхронизация на организационните, развойните, производствените и търговските процеси в компанията. Данни и документи се обединяват в единен източник на информация, който служи за Информационна магистрала в проекта.
3DEXPERIENCE, като обща Информационна магистрала за компанията позволява оторизиран достъп до информацията не само за участниците в него, а дори и за крайния клиент. По този начин може да бъде предотвратена нежелана посока на развитие на предназначения за употреба от самия него изделие, продукт или съоръжение още в ранен етап. Тази обратна комуникация, за чието осъществяване е отговорна 3DEXPERIENCE, е гаранция за подобряване на синхрона в работата на отеделните екипи, за скъсяване на времето за доставка на продукта на клиента и за повишаване на качеството.
Основни характеристики на 3DEXPERIENCE:
1. Първото в света системно решение изградено на принципа на съчетаване на най-добри практики от различни индустрии в специализирани приложения.
2. Използва изключително модерна програмна архитектура позволяваща интеграцията на различни решения, комбинирана с интуитивна работна среда, стандартизирана за всички приложения.
3. Превъплъщава в реален продукт визията на Dassault Systemes за бъдещите методите за разработка на иновативни продукти при използване на възможностите на социалните медии за комуникаци и екипна работа.

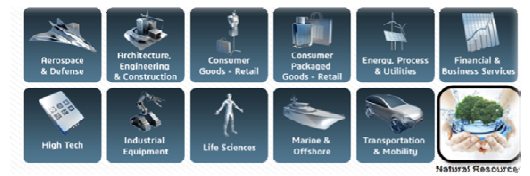

3DEXPERIENCE е ориентирана към нуждите на различните индустриални сектори, като предлага предварително създадени конфигурации типични за даден индустриален сектор, наричани „Индустриални светове“. Тези предварителни конфигурации са създадени на базата на опита на потребителите от повече от 30 години и на най-добрите практики заложени, както в съществуващите приложения, така и в новите такива създадени специално за 3DEXPERIENCE.
